Дверь откатная для охлаждаемых помещений серии ids

Откатные двери DoorHan-Екатеринбург для холодильных и морозильных камер.

Основные преимущества откатной двери серии IDS для охлаждаемых помещений: минимальное время монтажа, ремонтопригодность, широкий диапазон рабочих температур, минимальные теплопотери.

Энергоэффективность конструкции двери достигается за счет применения современных материалов заполнения дверного полотна.

Надежность конструкции откатной двери Дорхан подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации в Екатеринбурге.
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Дверь откатная для охлаждаемых помещений серии ids,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Ширина проема, мм
800–3 000
Высота проема, мм
1 800–5 000
Толщина изоляции, мм
80 или 120
Притолока, мм
От 240
Пристенки, мм
Ширина светового проема + 350 (на стороне отката),
115 (на противоположной откату стороне)
RAL 9003 белый (полотно)
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
RAL 9006 серебристый (окантовка полотна)
Базовая
Дополнительная

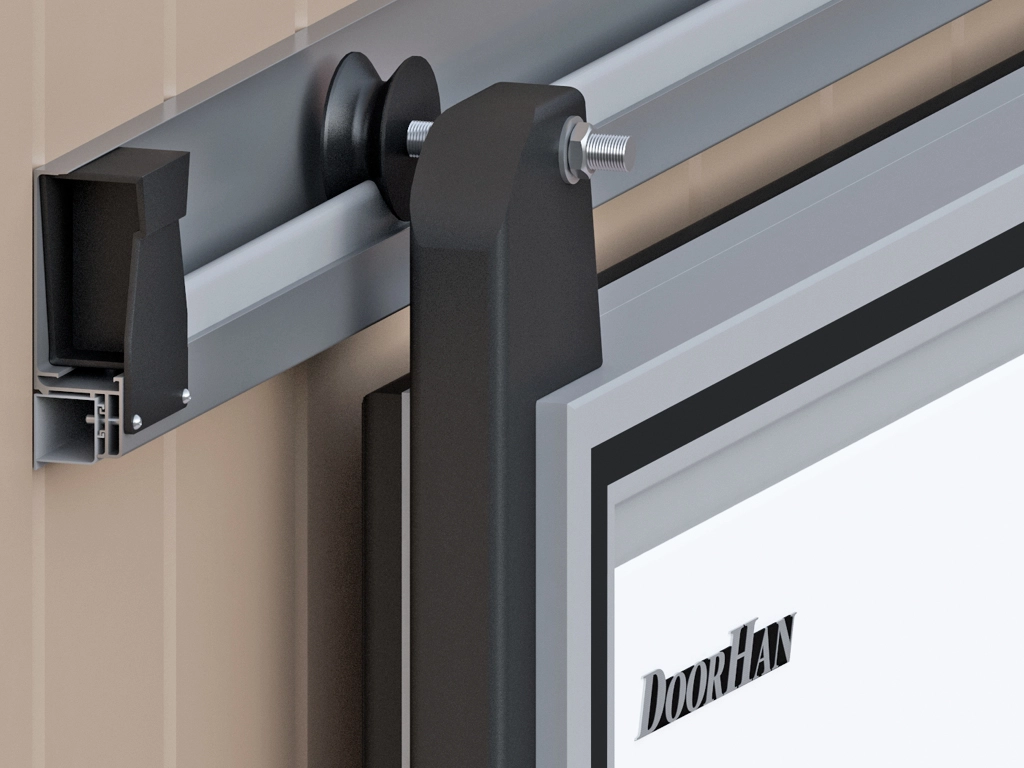

Алюминиевая откатная система.
Алюминиевая откатная система.

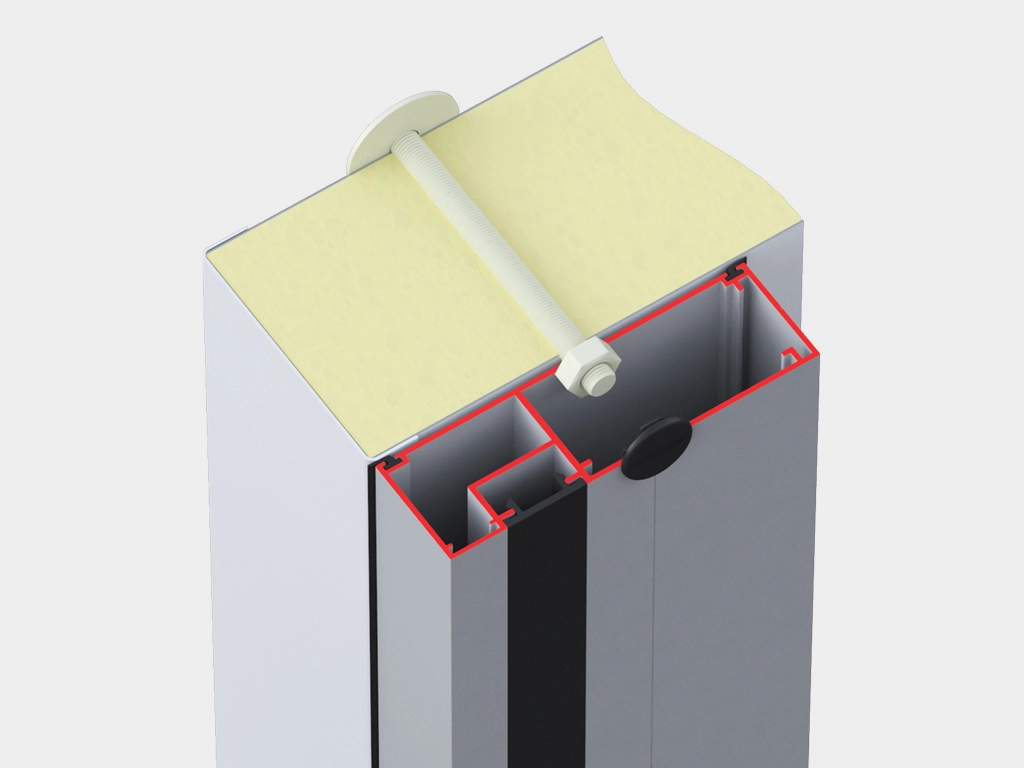

Алюминиевая рама с кабель-каналом для установки ПЭНа.
Алюминиевая рама с кабель-каналом для установки ПЭНа.

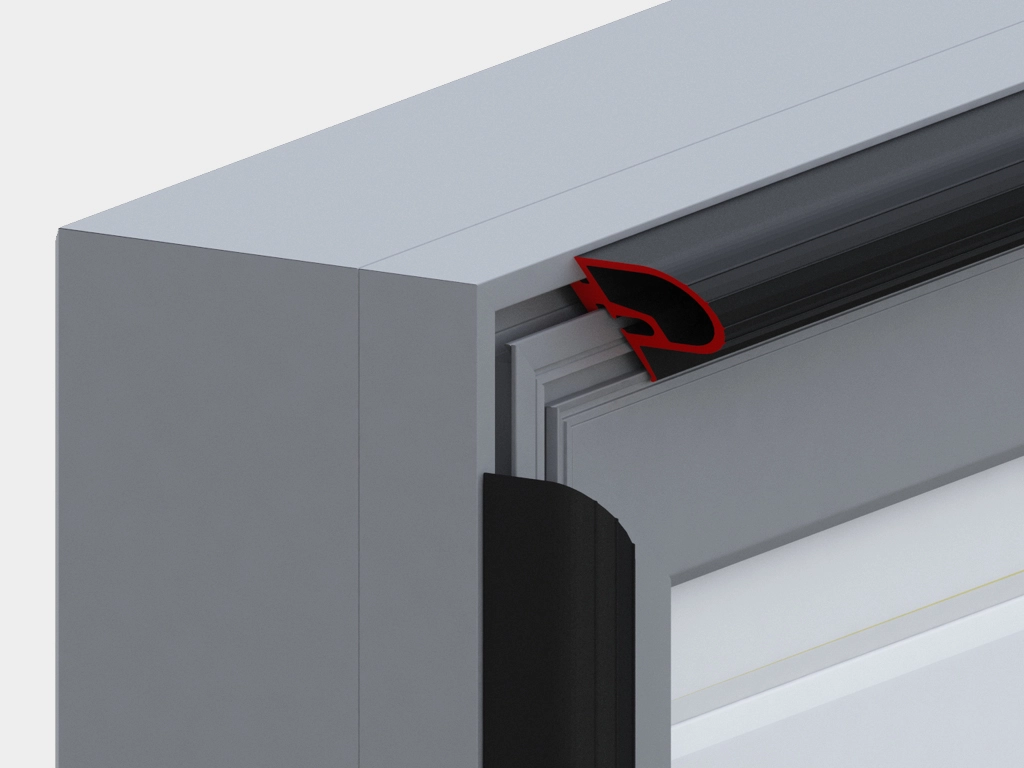

Уплотнитель периметра полотна двери.
Уплотнитель периметра полотна двери.

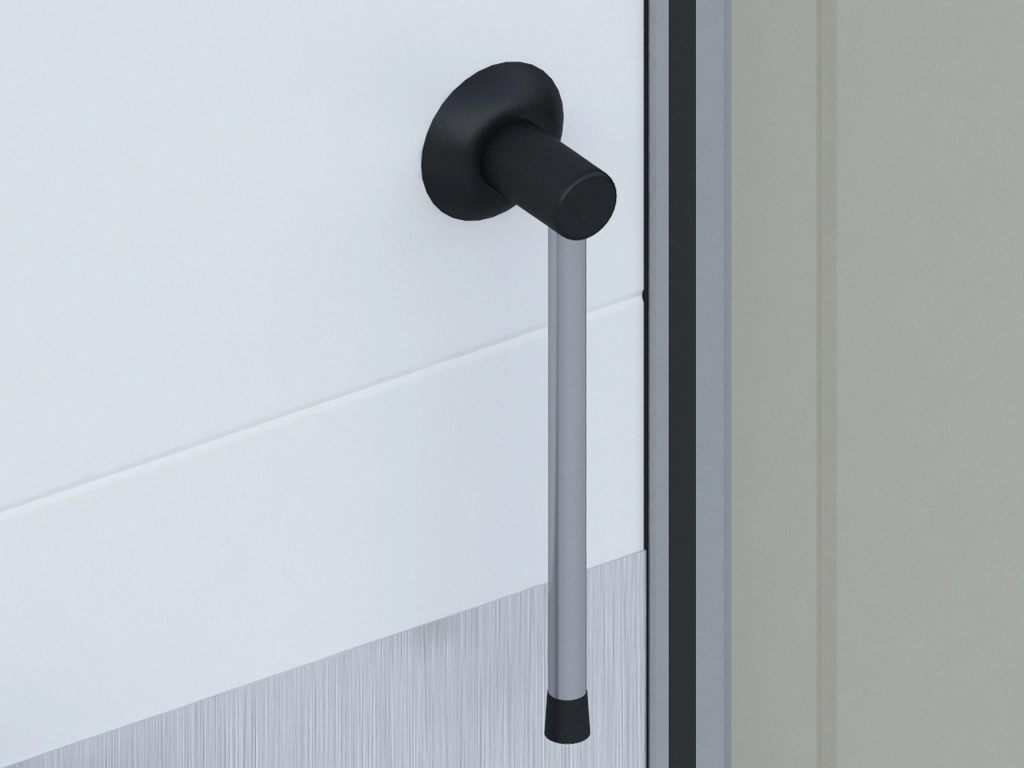

Рычажная ручка для дверей шириной от 1 600 мм.
Рычажная ручка для дверей шириной от 1 600 мм.

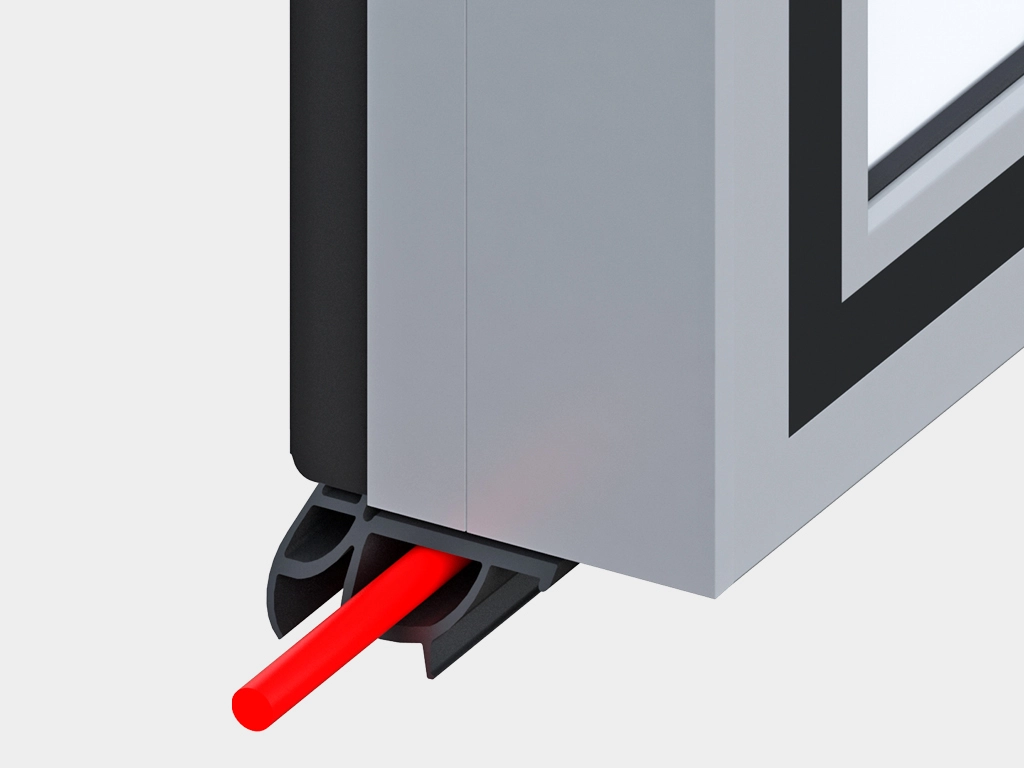

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

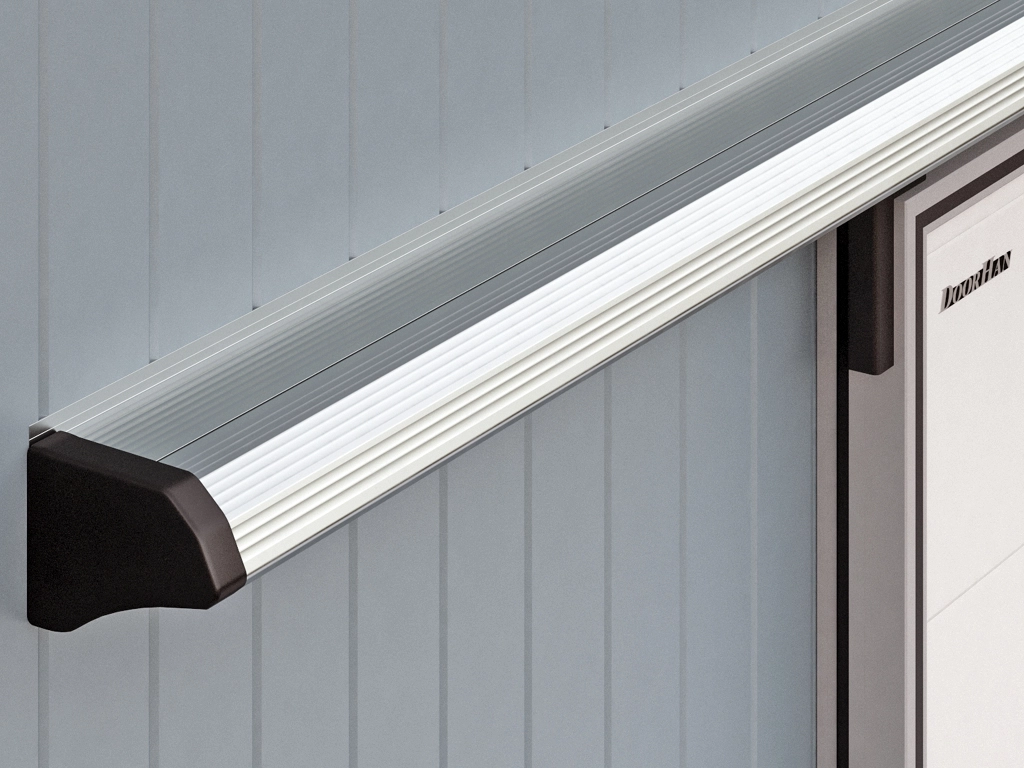

Защитный декоративный короб.
Защитный декоративный короб.

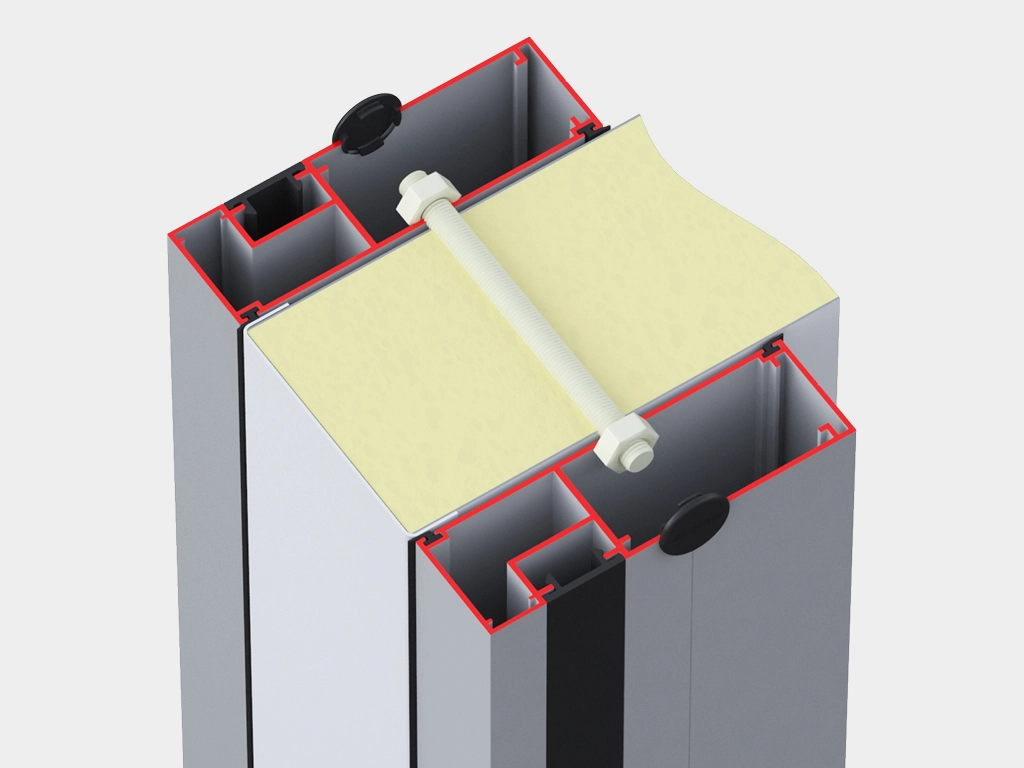

Внутренняя алюминиевая рама для обеспечения жесткости проема.
Внутренняя алюминиевая рама для обеспечения жесткости проема.

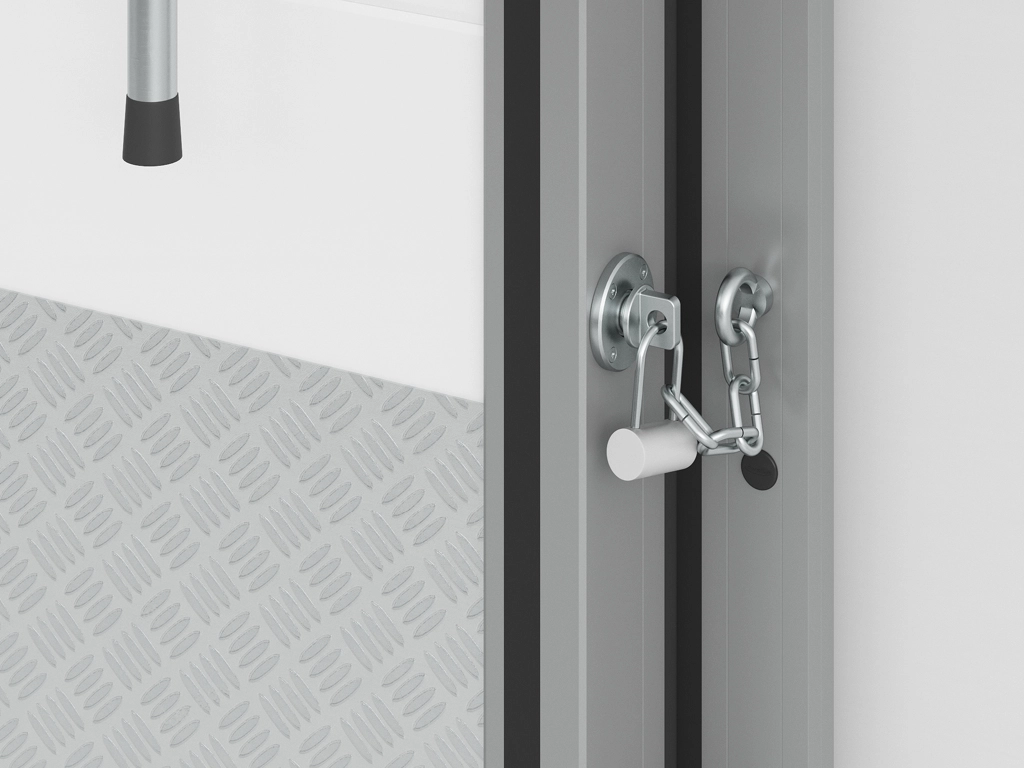

Система запирания под навесной замок.
Система запирания под навесной замок.

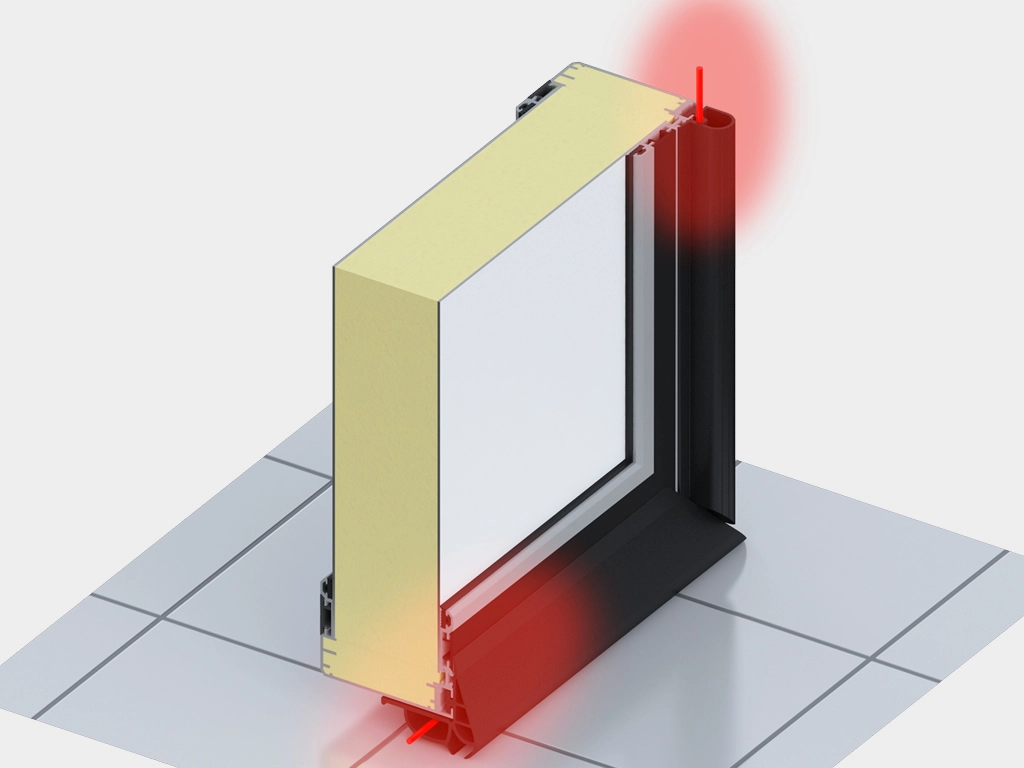

Обогрев полотна двери.
Обогрев полотна двери.

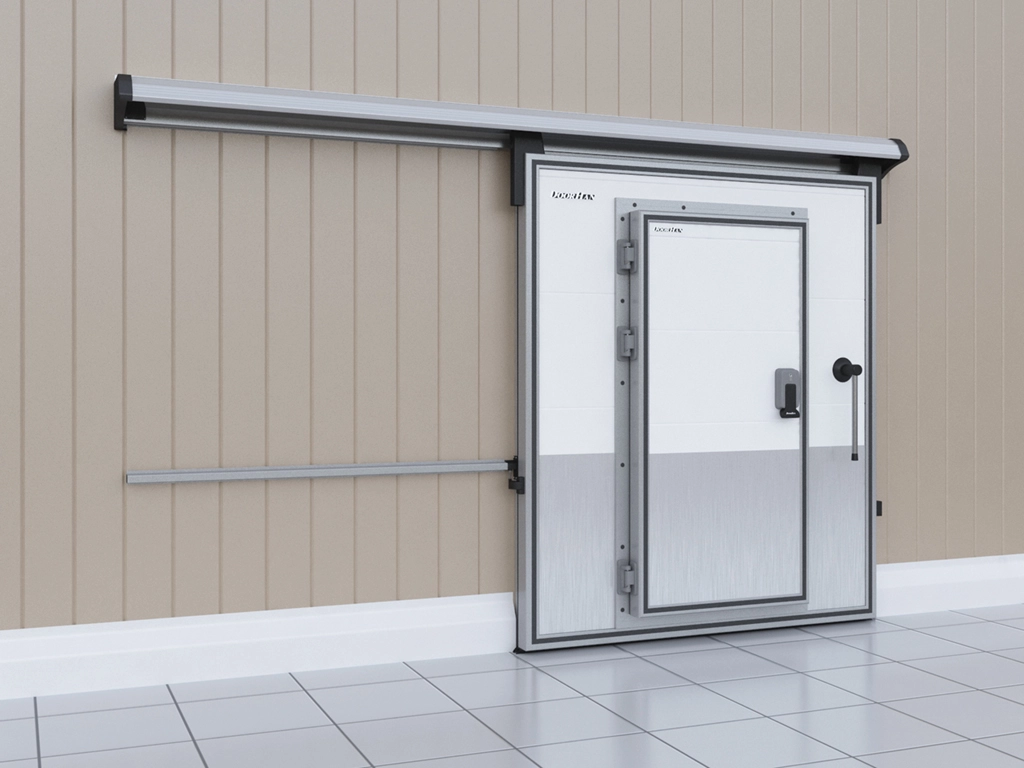

Врезная калитка 800 × 2 000 мм.
Врезная калитка 800 × 2 000 мм.

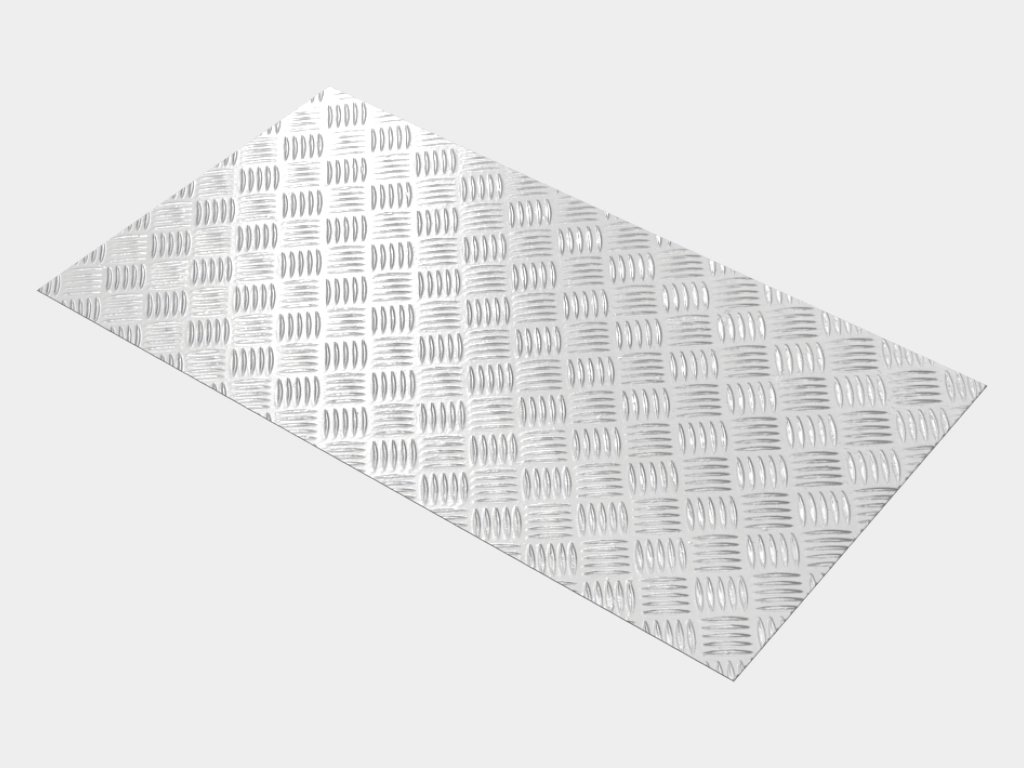

Защитные бамперы из рифленого алюминия.
Защитные бамперы из рифленого алюминия.

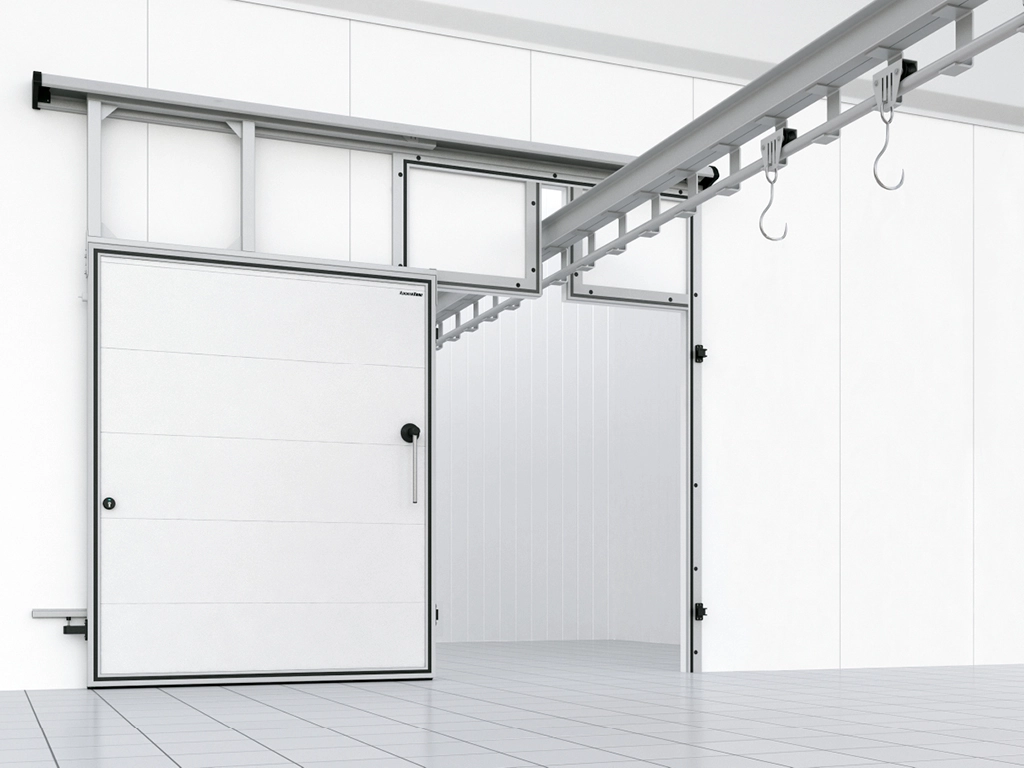

Система под монорельсовый путь.
Система под монорельсовый путь.

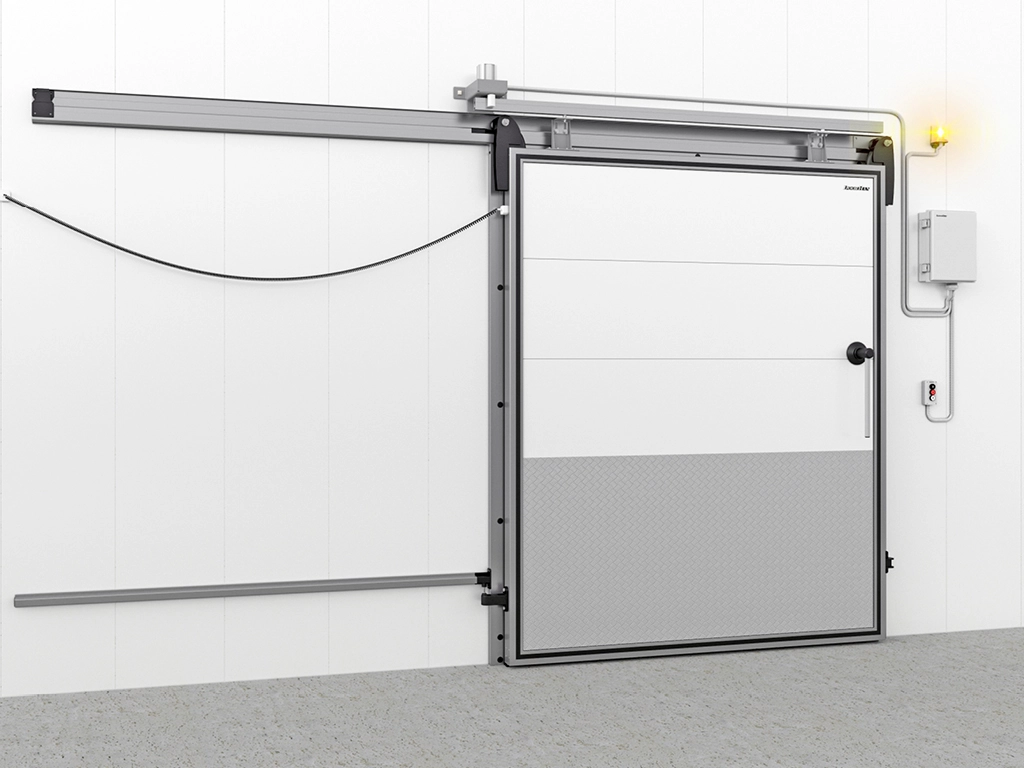

Система автоматизации откатной двери.
Система автоматизации откатной двери.

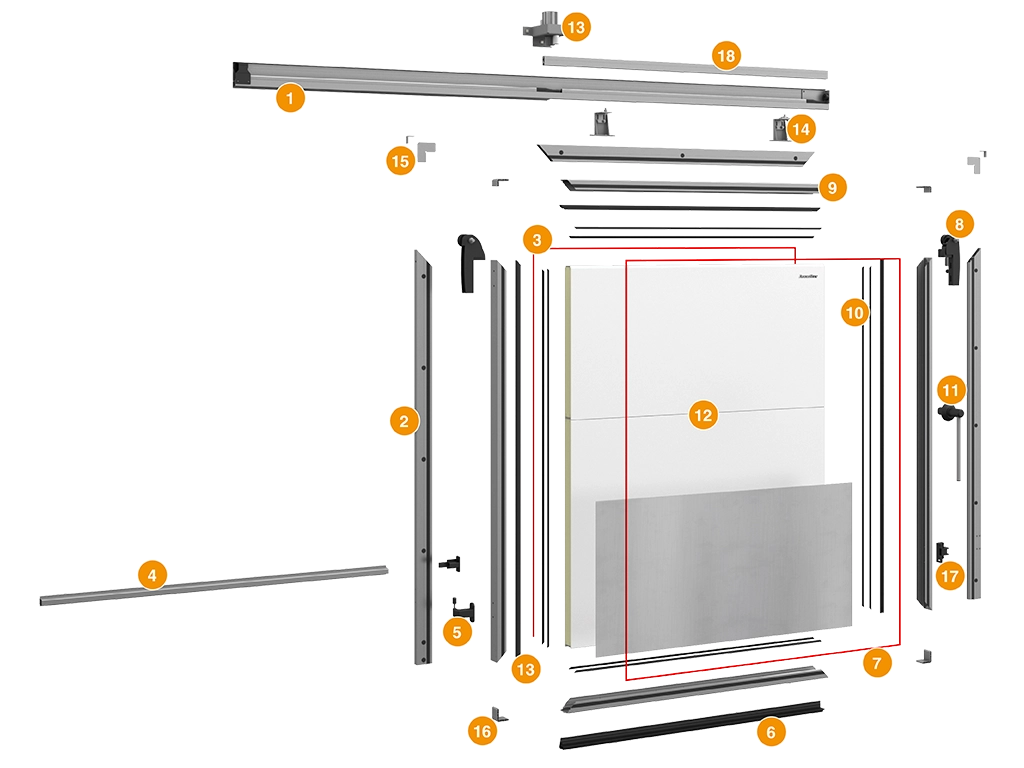

  1. Откатная система представлена верхней направляющей рельсой с роликовым механизмом
  2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
  3. Обогрев периметра рамы низкотемпературных дверей
  4. Откатная система, представленная нижней направляющей рельсой
  5. Нижний прижим
  6. Нижний уплотнитель
  7. Обогрев периметра полотна двери (опция)
  8. Роликовый механизм с кронштейном подвеса полотна
  9. Алюминиевый каркас полотна двери
  10. Уплотнитель периметра полотна двери
  11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
  12. Полотно двери
  13. Обогрев нижней кромки полотна дверей

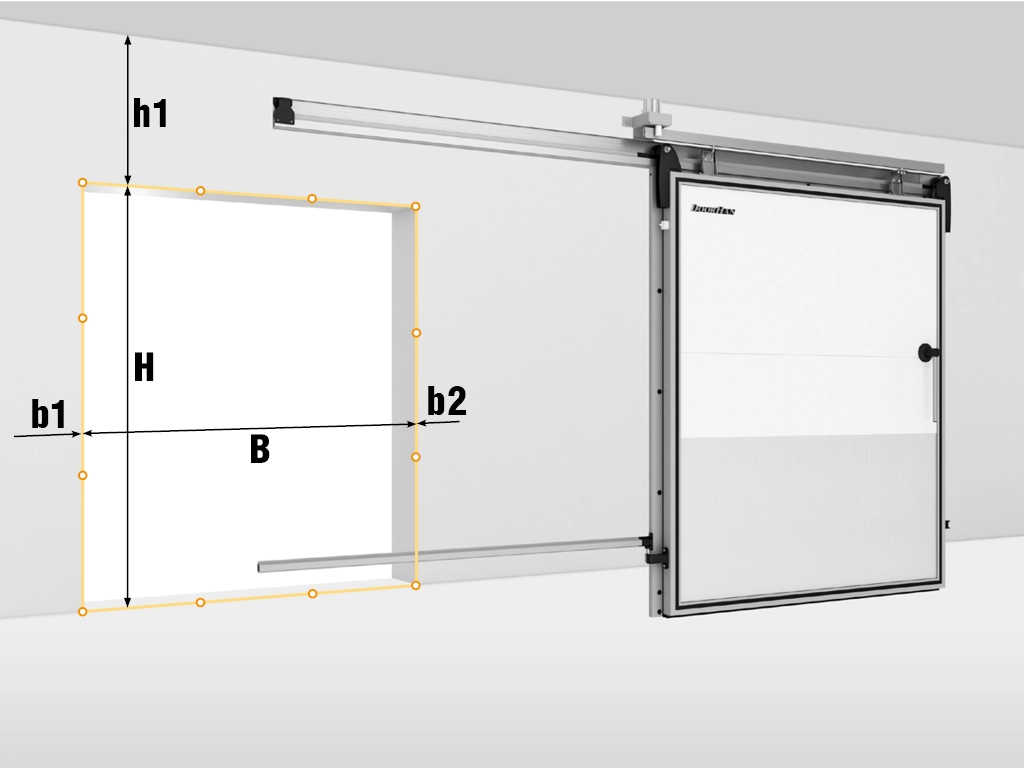

  1. Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
  2. H – высота проема (расстояние от пола до верха проема).
  3. B – ширина проема (расстояние от левого края до правого края проема).
  4. h1 – притолока (расстояние от верха проема до препятствия).
  5. b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  6. При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.
Таблица размеров
Наименование
Значение
Ширина проема, мм
800–3 000
Высота проема, мм
1 800–5 000
Толщина изоляции, мм
80 или 120
Притолока, мм
От 240
Пристенки, мм
Ширина светового проема + 350 (на стороне отката),
115 (на противоположной откату стороне)
Цвета
RAL 9003 белый (полотно)
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
RAL 9006 серебристый (окантовка полотна)
Комплектация
Алюминиевая откатная система.
Алюминиевая откатная система.
Алюминиевая рама с кабель-каналом для установки ПЭНа.
Алюминиевая рама с кабель-каналом для установки ПЭНа.
Уплотнитель периметра полотна двери.
Уплотнитель периметра полотна двери.
Рычажная ручка для дверей шириной от 1 600 мм.
Рычажная ручка для дверей шириной от 1 600 мм.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Защитный декоративный короб.
Защитный декоративный короб.
Внутренняя алюминиевая рама для обеспечения жесткости проема.
Внутренняя алюминиевая рама для обеспечения жесткости проема.
Система запирания под навесной замок.
Система запирания под навесной замок.
Обогрев полотна двери.
Обогрев полотна двери.
Врезная калитка 800 × 2 000 мм.
Врезная калитка 800 × 2 000 мм.
Защитные бамперы из рифленого алюминия.
Защитные бамперы из рифленого алюминия.
Система под монорельсовый путь.
Система под монорельсовый путь.
Система автоматизации откатной двери.
Система автоматизации откатной двери.
Конструкция
  1. Откатная система представлена верхней направляющей рельсой с роликовым механизмом
  2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
  3. Обогрев периметра рамы низкотемпературных дверей
  4. Откатная система, представленная нижней направляющей рельсой
  5. Нижний прижим
  6. Нижний уплотнитель
  7. Обогрев периметра полотна двери (опция)
  8. Роликовый механизм с кронштейном подвеса полотна
  9. Алюминиевый каркас полотна двери
  10. Уплотнитель периметра полотна двери
  11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
  12. Полотно двери
  13. Обогрев нижней кромки полотна дверей
Подготовка объекта
  1. Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
  2. H – высота проема (расстояние от пола до верха проема).
  3. B – ширина проема (расстояние от левого края до правого края проема).
  4. h1 – притолока (расстояние от верха проема до препятствия).
  5. b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  6. При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
